Informace o produktech
Technické parametry
| Maximální brzdný výkon | 2 500 koní (1 864 kW) |
| Maximální zatížení ojnice | 192 325 lbf (855,5 kW) |
| Mrtvice | 8" (203,2 mm) |
| Přenosový režim | Dvojitá - kruhová - sloupová spirálová ozubená převodovka |
| Převodový poměr | 6,353:1 |
| Rozměry | 86,65 * 79,27 * 45,7 palce (2 201 * 2 013 * 1 161 mm) |
| Čistá hmotnost | 16 093 lbf (7 300 kg) |
Úvod do hydraulického konce
| Název produktu | Model produktu | Materiál produktu | Hlavní specifikace | Vnější rozměry/mm |
| Hydraulický koncový kryt / Hydraulická koncová sestava | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| PRŮMĚR PÍSTU | VÝKON NA OTÁČKU | Výtlak při přikládacích čerpadlech za minutu | |||||||||
| IN | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

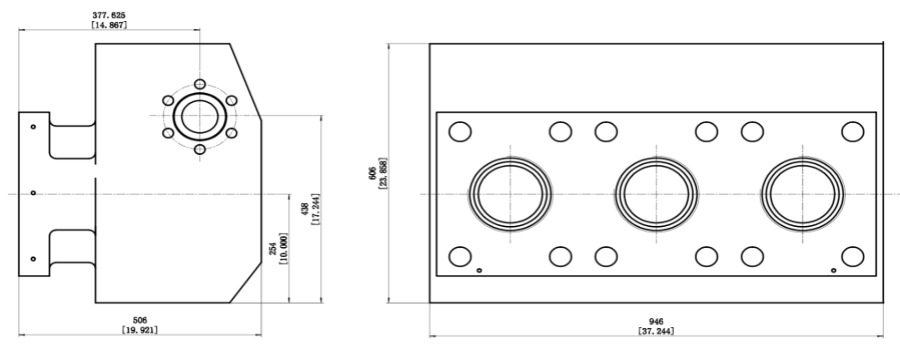

| Vnější rozměry hydraulického konce QWS2500 |
 |
QWS2500 Stainless Steel Fluid End se stal vysoce výkonnou volbou v oblasti přepravy tekutin díky vynikajícímu výběru materiálu a inovaci procesu.
Pokud jde o suroviny, její jádrové komponenty jsou vybírány z vysoce kvalitních nerezových ocelí, jako je 17-4PH a 15-5PH, v kombinaci s legovanými ocelmi, jako jsou 4330V, N-14 a N-22, aby se vytvořil pevný kvalitní základ. Zvláště stojí za zmínku, že ačkoli cena vybrané nerezové oceli je dvakrát vyšší než cena legované oceli, může dosáhnout více než čtyřnásobné životnosti, což uživatelům přináší dlouhodobé ekonomické výhody.
Během výrobního procesu, který se spoléhá na vysokotonážní kování zařízení, se používá pokročilá technologie k zajištění přiměřeného poměru kování a homogenizace zrna a obsah feritu je přísně kontrolován tak, aby byl ≤3%, což zajišťuje kvalitu surovin ze zdroje. Precizní proces kování jednoho kusu a tepelného zpracování jednoho kusu dále dodává výrobku stabilní pevnost a houževnatost, což mu umožňuje klidně zvládat složité pracovní podmínky.
Pokud jde o konstrukční řešení, fluidní hlava prokázala mnoho inovací. Vnitřní dutina využívá optimalizované konstrukce, jako je typ slotu pro kartu, typ krytu lampy a typ excentrického držáku, a po zesílení se odolnost proti opotřebení a odolnost proti tlaku výrazně zlepšila. Vylepšení surovinového designu hlavního příslušenství, jako je tělo ventilu, sedlo ventilu a plunžr, současně vytvářejí synergický efekt s vyztužením vnitřní dutiny, což výrazně prodlužuje celkovou životnost.
Kromě toho QWS2500 nabízí různé vnější velikosti 52 palců, 56 palců a 60 palců, které se dokonale hodí k běžným čerpadlům na trhu a splňují různé potřeby přepravy tekutin s komplexními výhodami.
