Frac příruby čerpadla

Frac Pump Flange je klíčový spojovací prvek systému přenosu kapaliny u zařízení na štěpení. Naše společnost dodává spojovací přírubu, výtlačnou přírubu, slepou přírubu a tak dále. ​

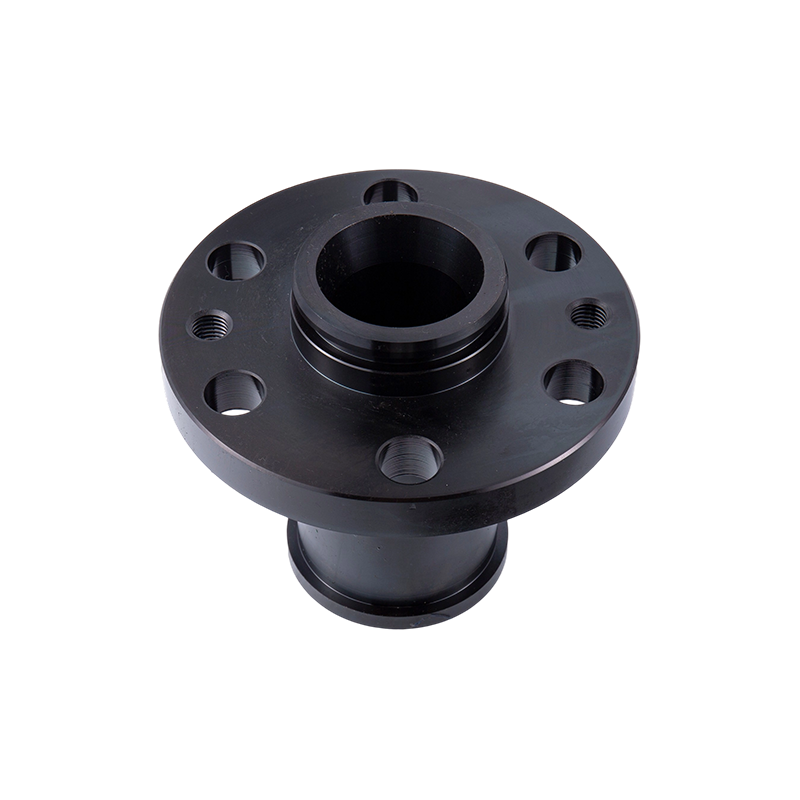

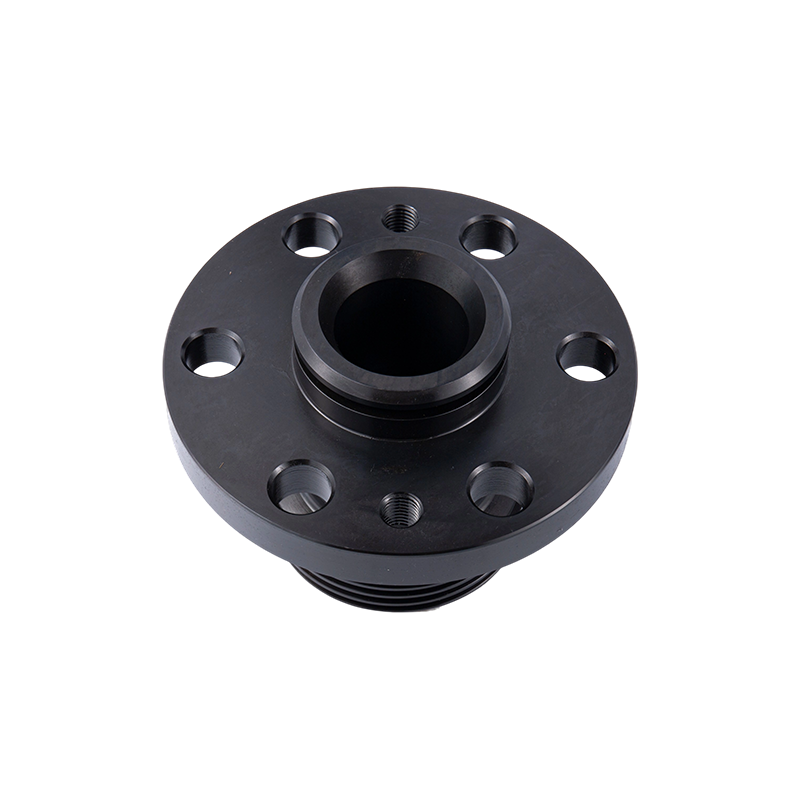

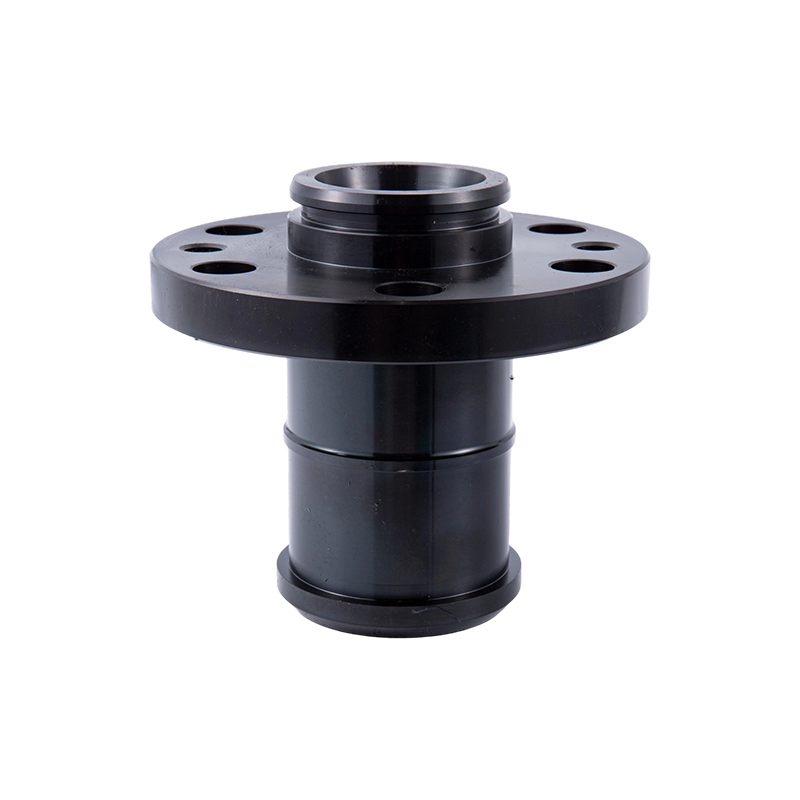

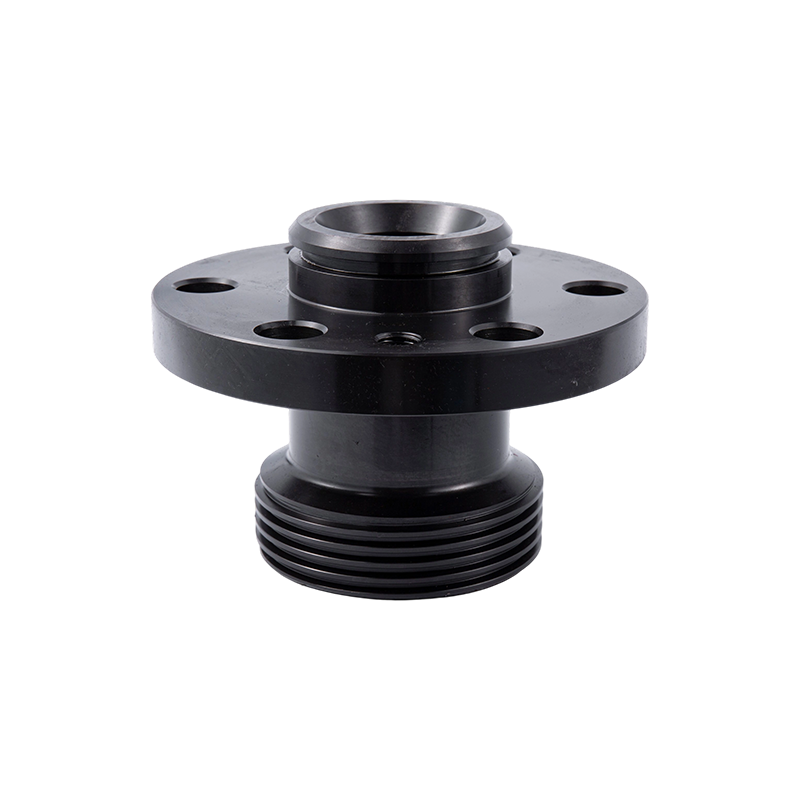

Frac Pump Union Flange je hlavní spojovací prvek sacího a výtlačného konce štěpícího čerpadla. Přijímá konstrukci rychlého připojení. Jeho pozoruhodnou vlastností je, že má otočný spoj, který lze rychle rozebrat a sestavit pod vysokým tlakem, což výrazně zkracuje dobu údržby zařízení a výměny potrubí. Tato příruba je obvykle kována z vysokopevnostní legované oceli a povrch je opatřen antikorozní úpravou. Může odolat korozivním kapalinám a tlakům, které se běžně vyskytují při lomových operacích (obvykle až 10 000 psi nebo více). Je široce používán ve spojení mezi štěpícími čerpadly a sacím potrubím a výtlačným potrubím.

Výtlačná příruba čerpadla Frac je určena pro výstupní konec vysokotlaké kapaliny štěpícího čerpadla a je přímo připojena k výtlačnému potrubí. Jeho konstrukční návrh se musí zaměřit na únosnost vysokotlaké rázové síly. Ve srovnání se spojovací přírubou má výtlačná příruba vyšší požadavky na těsnicí výkon a je obvykle vybavena kovovým těsnicím kroužkem nebo kombinovanou těsnicí konstrukcí, aby se zabránilo úniku vysokotlakých kapalin. Kromě toho je povrch příruby výtlačné příruby zpracován s extrémně vysokou přesností, aby bylo zajištěno těsné lícování s přírubou potrubí, což je běžně vidět ve spojení mezi výtlačným koncem štěpícího čerpadla a vysokotlakou stoupačkou a rozdělovačem. ​

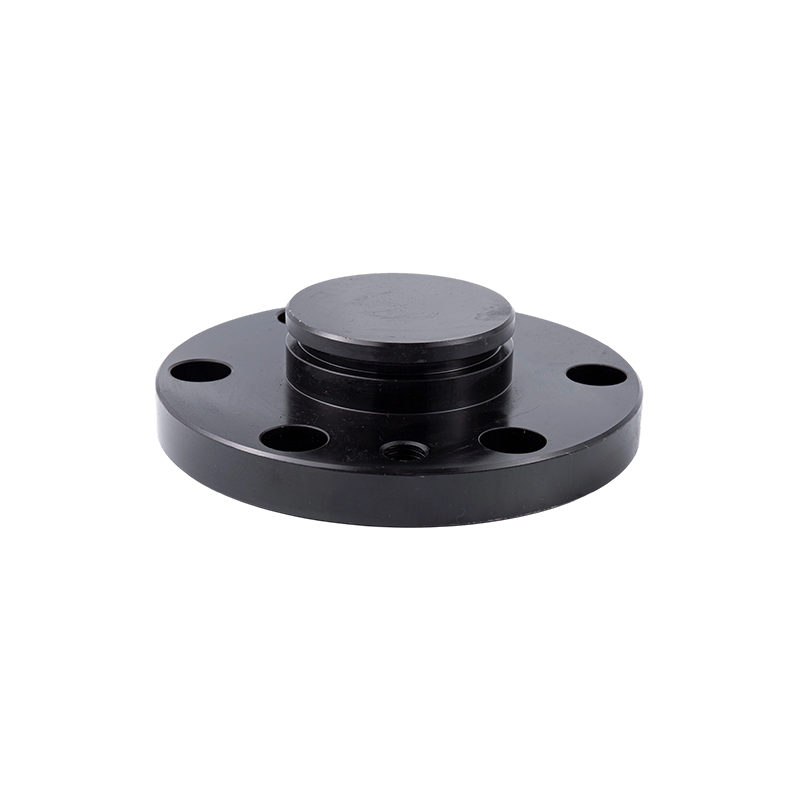

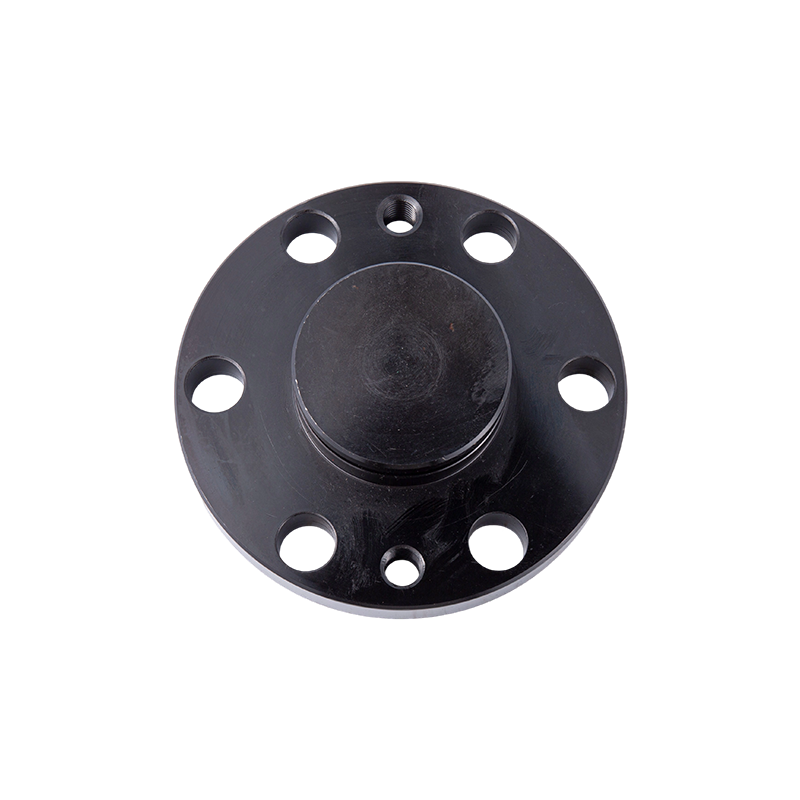

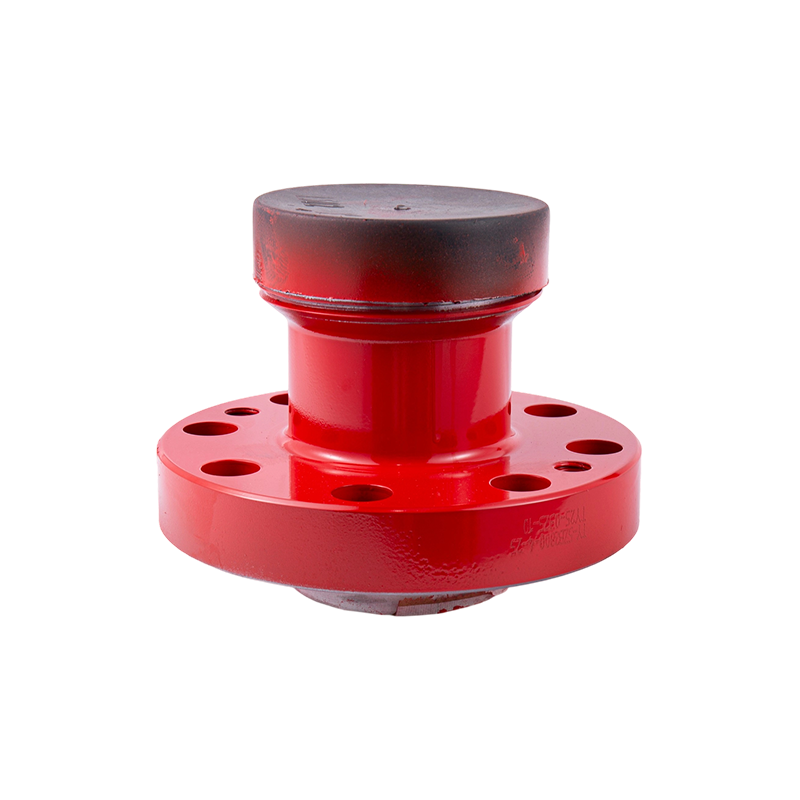

Slepá příruba čerpadla Frac se používá hlavně k ucpání rozhraní příruby lomového čerpadla nebo k dočasné izolaci potrubí. Jeho struktura je pevný disk s otvory pro šrouby na okraji, které odpovídají odpovídající přírubě. Při generální opravě štěpícího zařízení, úpravě nebo nečinnosti potrubí může zaslepovací příruba účinně bránit vnikání nečistot do tělesa čerpadla nebo potrubního systému a zároveň hrát roli v bezpečnostní izolaci. Materiál zaslepovací příruby musí být v souladu se spojovací přírubou, aby byla zajištěna odolnost vůči tlaku a kompatibilita celkové konstrukce a aby se zabránilo koncentraci napětí nebo nerovnoměrné korozi způsobené rozdíly materiálů. ​

Ačkoli tyto tři typy přírub mají různé funkce, společně tvoří bezpečnou spojovací síť pro kapalinový systém čerpadel pro štěpení a jejich výkon přímo ovlivňuje účinnost a bezpečnost operací lámání. Příslušenství k ventilovým boxům, různé modely, jsou lokálně skladované a zaměnitelné.
